JAK PRZYGOTOWAĆ KOTŁOWNIĘ?
WYTYCZNE DLA KLIENTÓW
PRZED MONTAŻEM POMPY CIEPŁA
ELEKTRYKA - ZASILANIE POMPY CIEPŁA
Aby montaż pompy ciepła przebiegł sprawnie i bez konieczności dodatkowych przeróbek, należy odpowiednio przygotować instalację elektryczną w kotłowni.
ZASILANIE POMPY CIEPŁA

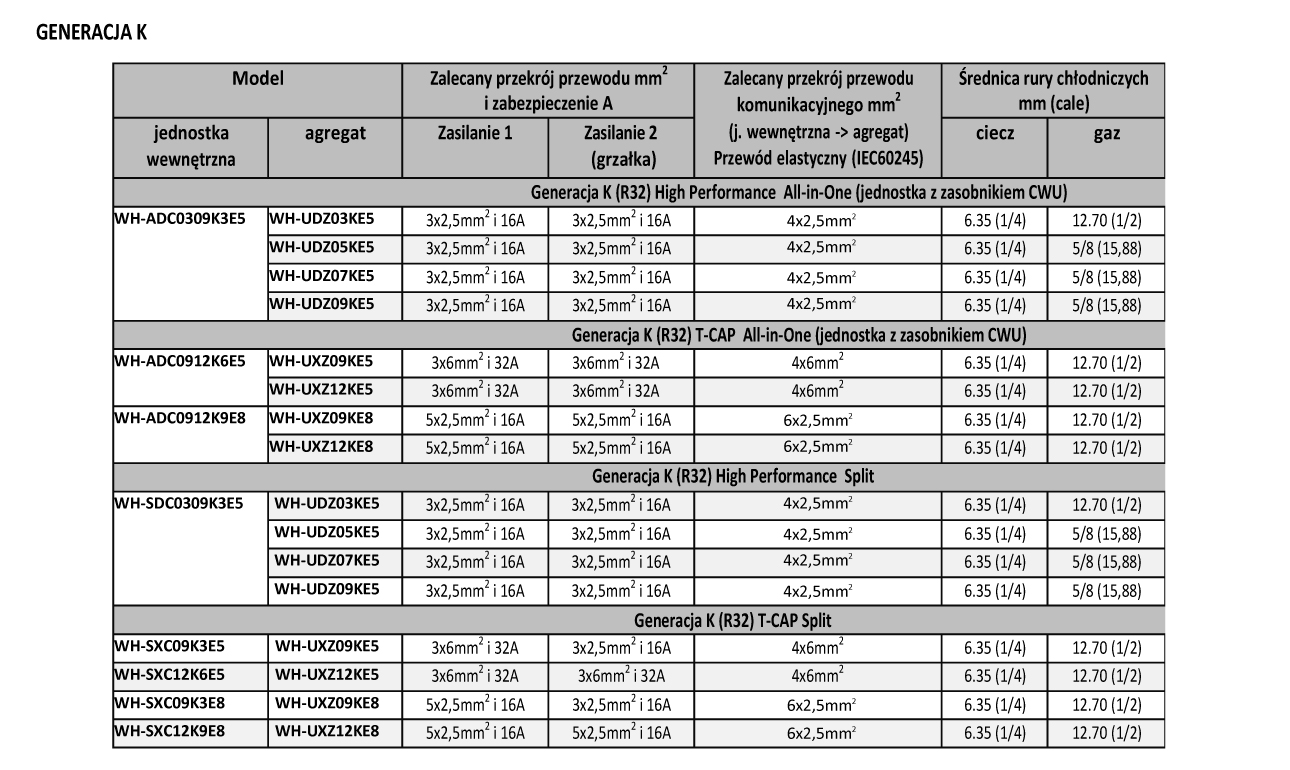

Do kotłowni, w której znajdzie się jednostka wewnętrzna należy we własnym zakresie doprowadzić odpowiednie przewody zasilające 1 i 2 – z poniższej tabeli należy wybrać odpowiedni model pompy oraz dedykowane do niej zasilanie.
Przewód zasilający powinien być wyprowadzony na wysokości około 150 cm od posadzki, z zapasem długości około 150 cm. Pozwoli to na bezpośrednie podłączenie przewodu do urządzenia bez konieczności jego łączenia czy przedłużania, co zwiększa bezpieczeństwo i estetykę instalacji.
W dniu montażu instalatorzy wykonują odpowiednie połączenie elektryczne pomiędzy agregatem (jednostką zewnętrzną) a modułem hydraulicznym. Instalacja prowadzona jest zgodnie z wymaganiami producenta, ponieważ w urządzeniu znajdują się odpowiednie zabezpieczenia elektryczne.

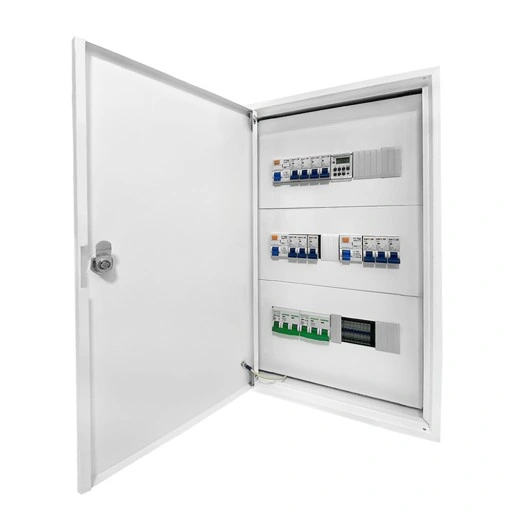

GŁÓWNA SKRZYNKA ELEKTRYCZNA
Rozdzielnia powinna być zamontowana i sprawdzona przez elektryka wykonującego instalację przed przyjazdem naszej ekipy.
Dodatkowo skrzynkę elektryczną najlepiej wyposażyć w bezpieczniki typu C.
GNIAZDO DO POMPY CYRKULACYJNEJ CWU
Jeśli w domu zaplanowana jest i rozprowadzona dodatkowa instalacja cyrkulacji CWU, w pobliżu miejsca montażu pompy ciepła warto przygotować gniazdo elektryczne 230V na potrzeby zasilania pompki cyrkulacyjnej.
Rekomendujemy montaż gniazda podwójnego z uziemieniem, które umożliwi w przyszłości podłączenie dodatkowego urządzenia, np. grzałki elektrycznej jako awaryjnego źródła podgrzewania wody w zasobniku CWU. Należy pamiętać aby w pomieszczeniu o podwyższonej wilgotności, jakim jest kotłownia zastosować gniazdo o stopniu ochrony IP44 lub wyższym.
Gniazdo powinno być umieszczone w bezpiecznej odległości od źródeł wody, ale jednocześnie na tyle blisko urządzenia, aby nie było potrzeby stosowania przedłużaczy.
PRZYKŁADOWA LOKALIZACJA DODATKOWCH GNIAZD ELEKTRYCZNYCH W KOTŁOWNI:
SMART WTYCZKA DO CYRKULACJI
Dodatkowo rekomendujemy podłączenie pompy cyrkulacyjnej do tzw. smart wtyczki, która pozwala uruchamiać cyrkulację tylko wtedy, gdy jest potrzebna – np. w godzinach porannego i wieczornego korzystania z wody. Dzięki harmonogramom i zdalnemu sterowaniu przez aplikację ograniczamy niepotrzebną pracę pompy, ustawiamy działanie do własnych upodobań, zmniejszamy straty ciepła i obniżamy zużycie energii.
To proste rozwiązanie poprawia komfort użytkowania, generuje oszczędności i nie wymaga ingerencji w instalację hydrauliczną.
Polecany przez nas model: np. Xiaomi Smart Plug 2 (Wi-Fi) lub inna dowolna.
PRZYKŁADOWA LOKALIZACJA DODATKOWCH GNIAZD ELEKTRYCZNYCH W KOTŁOWNI:

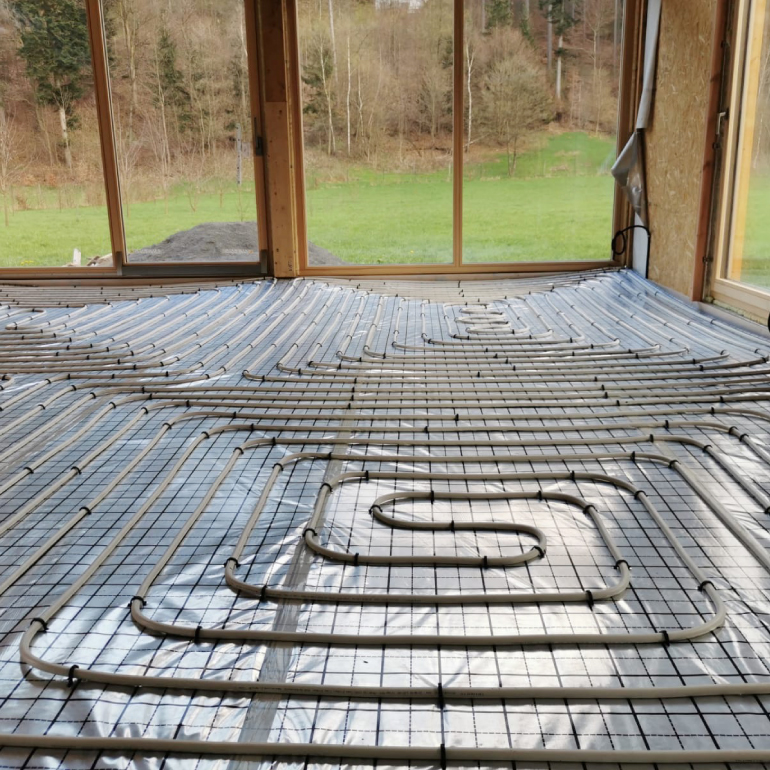

OGRZEWANIE PODŁOGOWE DO WSPÓŁPRACY Z POMPĄ CIEPŁA
Aby zapewnić prawidłowe działanie pompy, a także współpracę urządzenia z ogrzewaniem należy zadbać o właściwe rozłożenie rur do ogrzewania podłogowego.
Zalecamy, aby rury od podłogówki były rozłożone w przedziale co 12,5cm do 15cm maksymalnie – przy standardowej wysokości pomieszczeń 2,5-3m.
Układanie zbyt gęsto rur od podłogówki (np. co 10cm) wpływa niekorzystnie na pracę pompy, współpracę podzespołów na instalacji, generuje wyższy koszt użytkowania, a także może skutkować koniecznością doboru większej mocy pompy ciepła oraz zastosowanie bufora równoległego i dodatkowej pompy obiegowej, które podrażają koszt całej instalacji.
Zasilania i powroty z rozdzielaczy należy wyprowadzić w kotłowni oddzielnie – zakazane jest trójnikowanie w podłodze.
Zachęcamy aby ogrzewanie podłogowe stanowiło jedyny system ogrzewania w domu – ewentualnie proponujemy zastosowanie (np. w łazience) grzejnika elektryczno-wodnego pracującego na grzałce elektrycznej poza sezonem grzewczym.
INSTALACJA WODNA - NIEZBĘDNE BADANIA WODY
Prawidłowa jakość wody w instalacji CO oraz CWU ma bezpośredni wpływ na trwałość, sprawność oraz bezpieczeństwo pracy pompy ciepła. Nieodpowiednie parametry wody mogą prowadzić do osadzania się kamienia, korozji elementów instalacji oraz spadku wydajności urządzenia.
Co istotne, niespełnienie wymagań dotyczących jakości wody może skutkować ograniczeniem lub utratą gwarancji producenta.
Zachęcamy aby przed planowanym montażem pompy ciepła wykonać niezbędne fizykochemiczne badania wody, w szczególności gdy instalacja będzie zasilana wodą z własnego ujęcia.

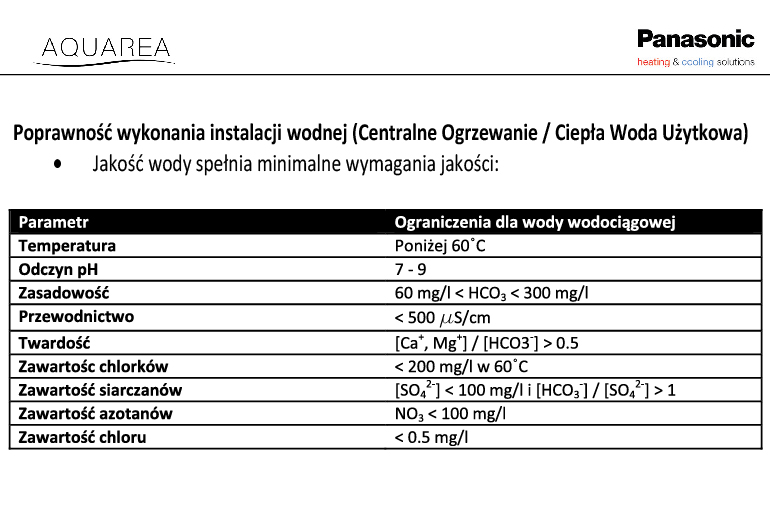

TABELA WYMAGAŃ PANASONIC DOTYCZĄCYCH JAKOŚĆ WODY CO I CWU:
INSTALACJA WODOCIĄGOWA - REDUKTOR CIŚNIENIA
Montaż reduktora ciśnienia w instalacji wodnej jest istotnym elementem zabezpieczającym cały system przed skutkami zbyt wysokiego ciśnienia z sieci wodociągowej.
W praktyce ciśnienie wody w wielu budynkach przekracza poziom bezpieczny dla armatury, zasobnika ciepłej wody oraz elementów hydraulicznych pompy ciepła, co może prowadzić do uszkodzenia tych elementów a w skrajnych przypadkach nawet do zalania domu.

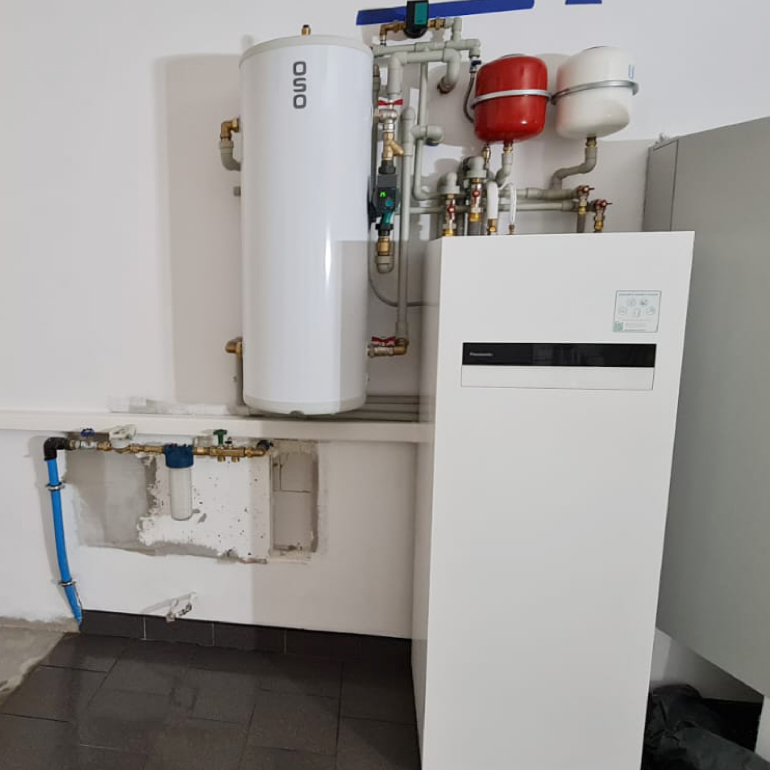

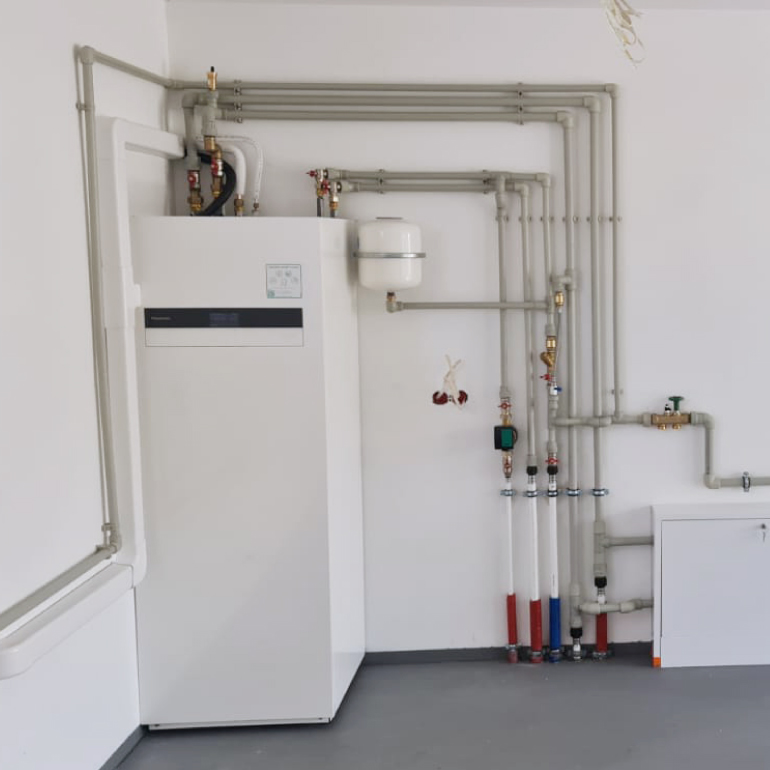

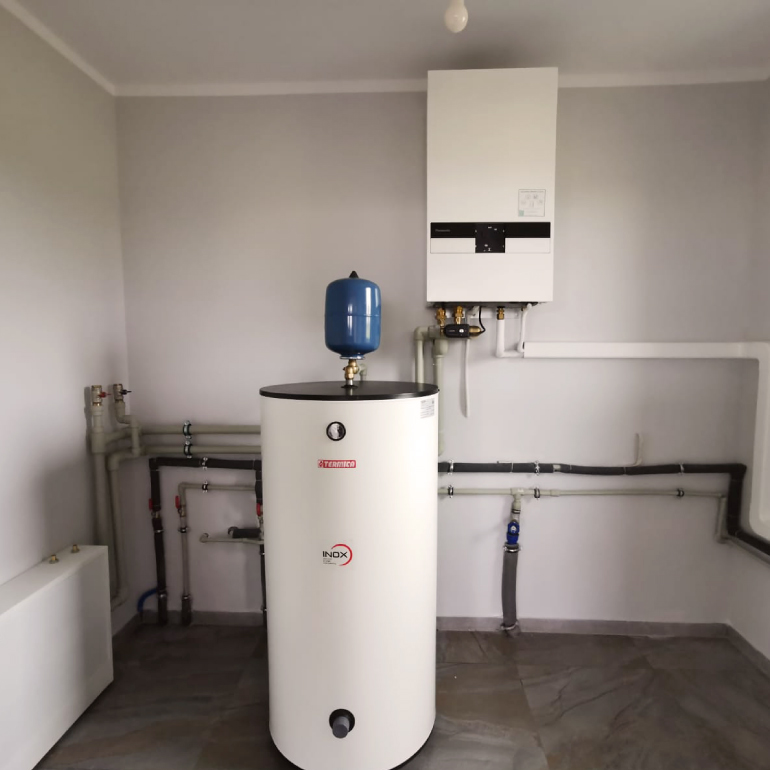

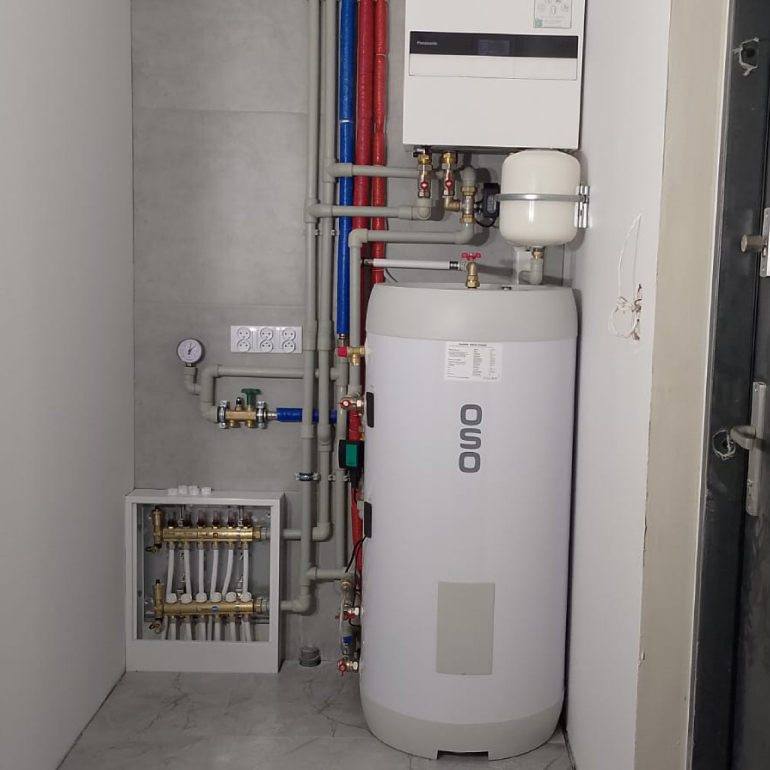

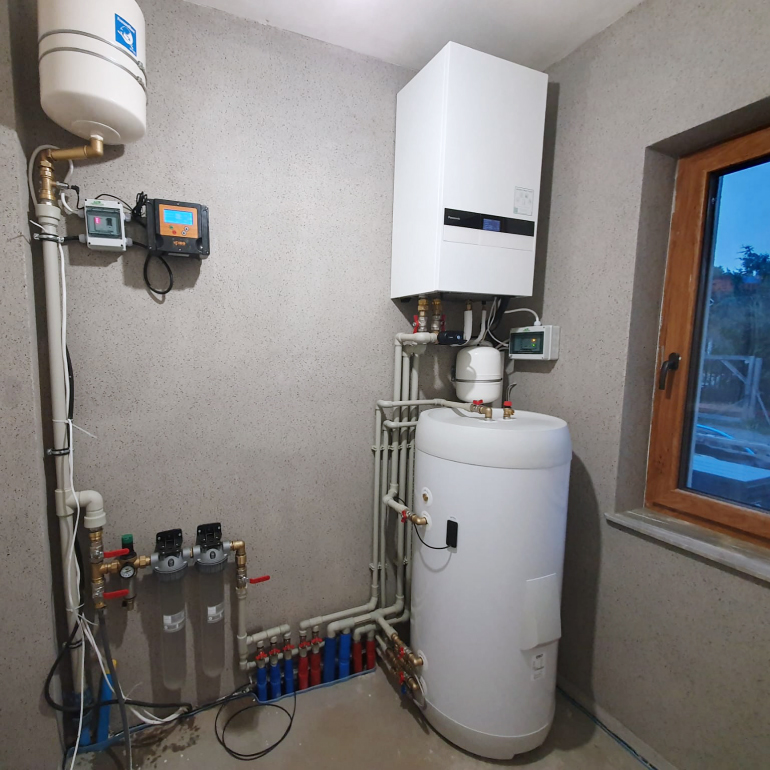

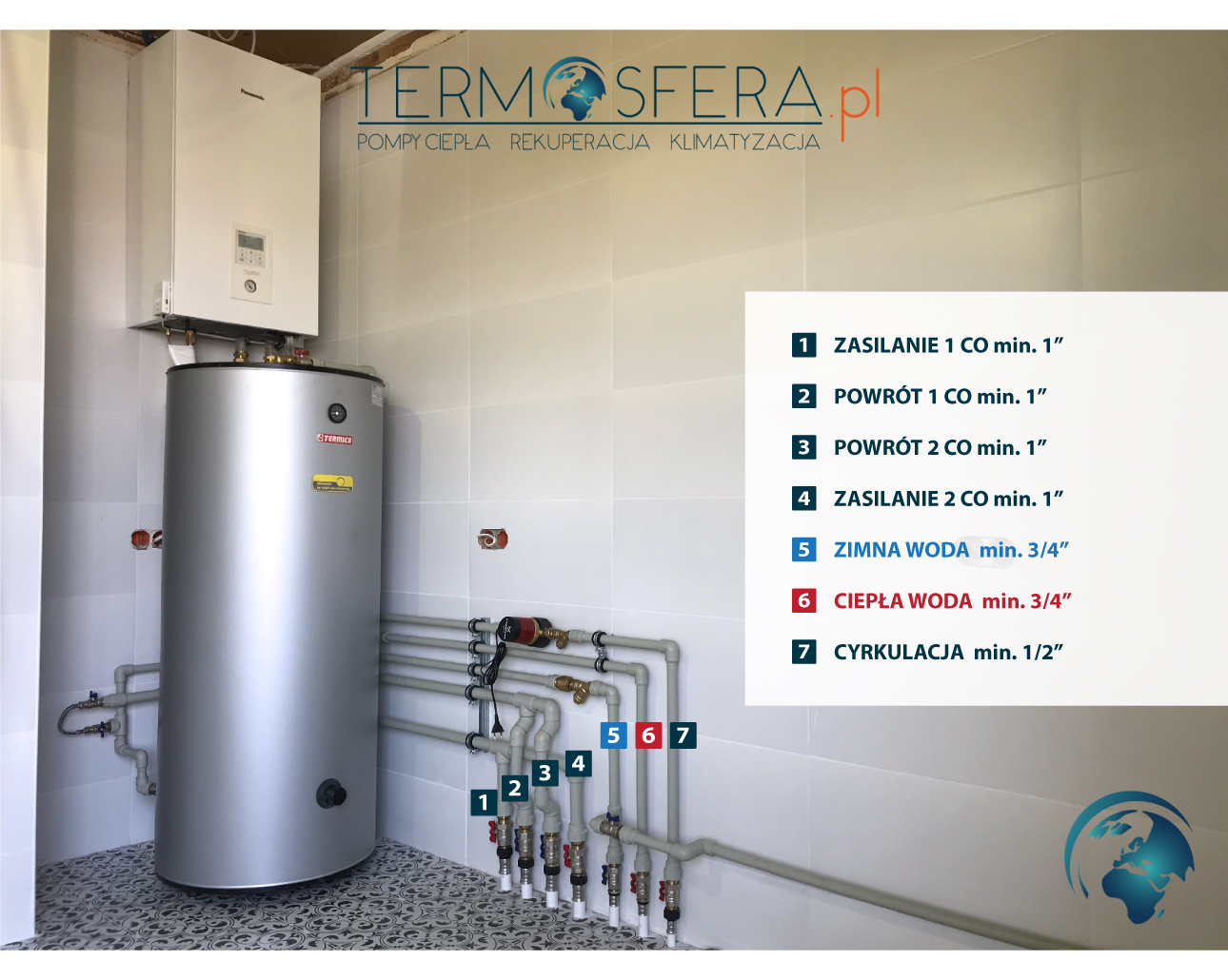

HYDRAULIKA - PRZYŁĄCZA WODNE DOPROWADZONE DO KOTŁOWNI

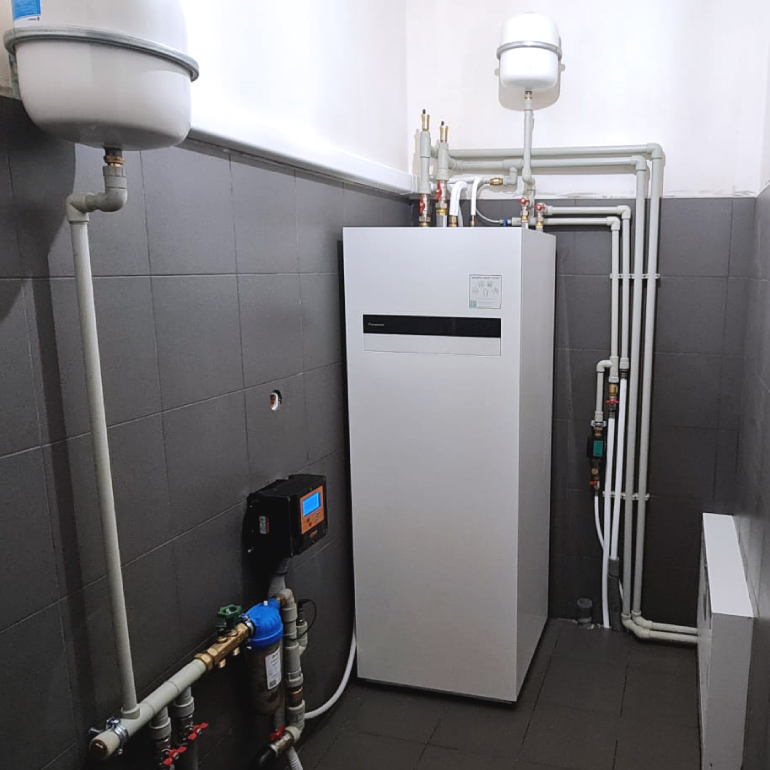

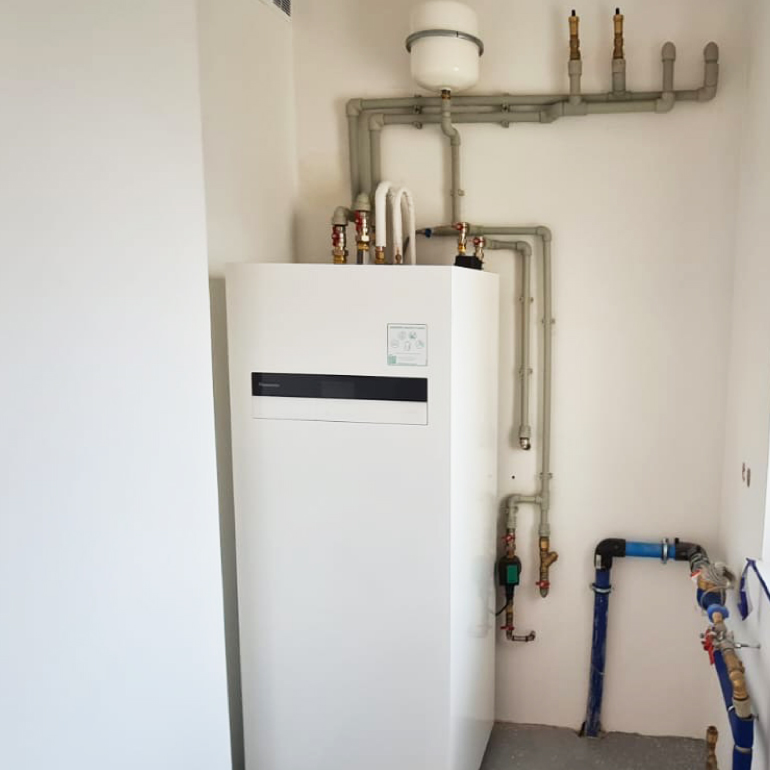

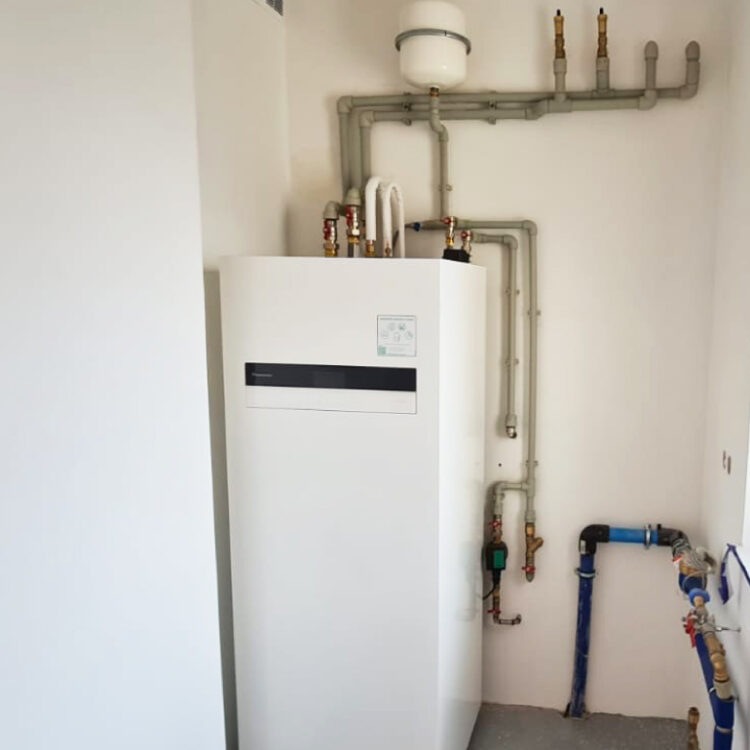

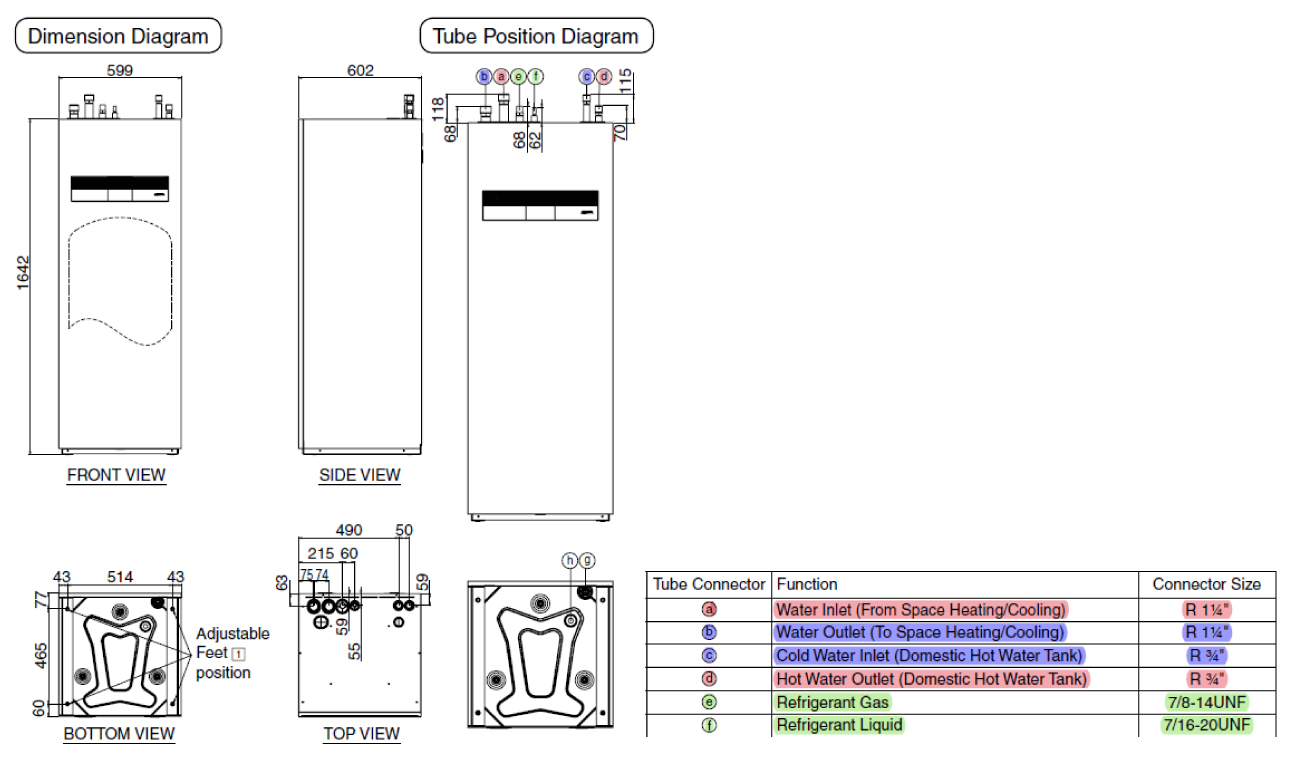

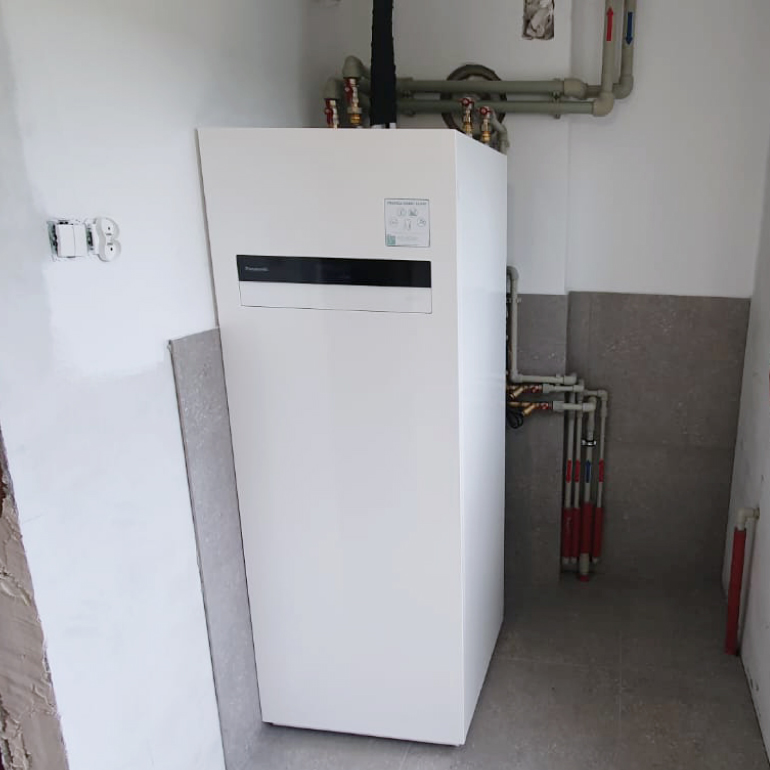

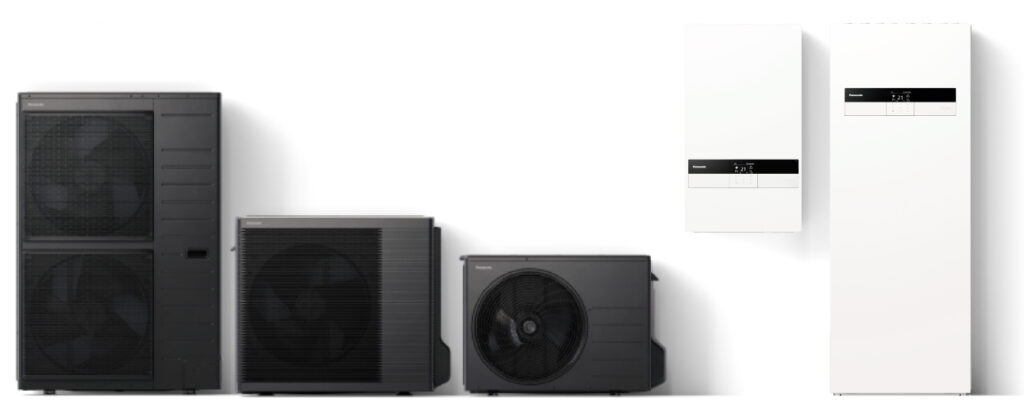

PANASONIC AQUAREA ALL-IN-ONE GENERACJA K:

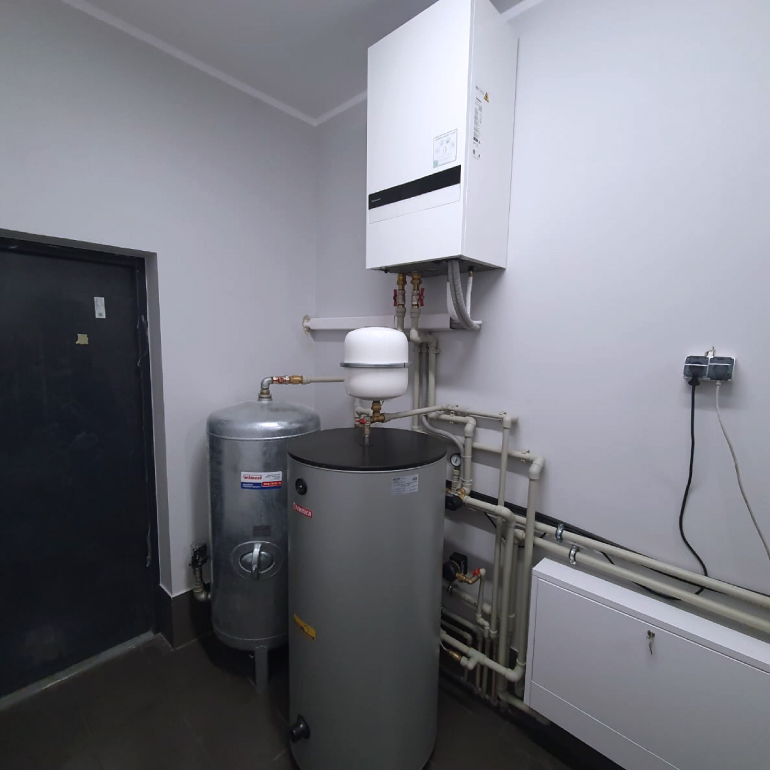

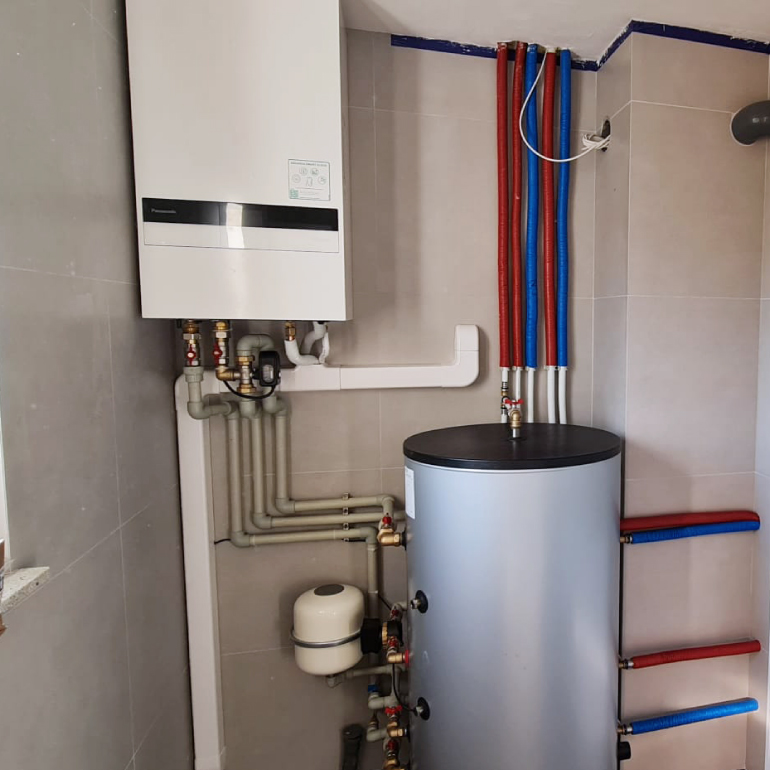

PANASONIC AQUAREA GENERACJA K ZE ZBIORNIKIEM ZEWNĘTRZNYM:

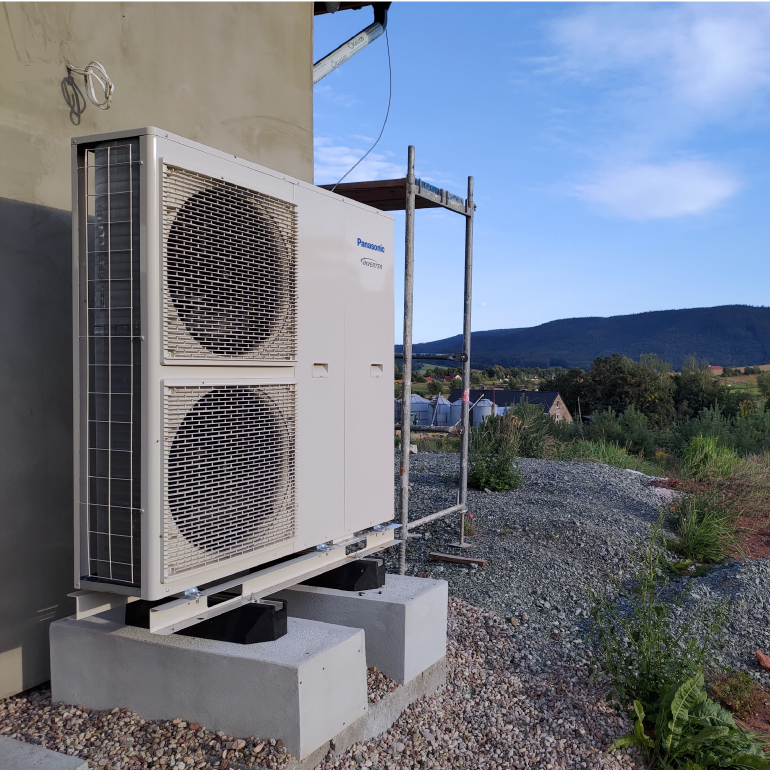

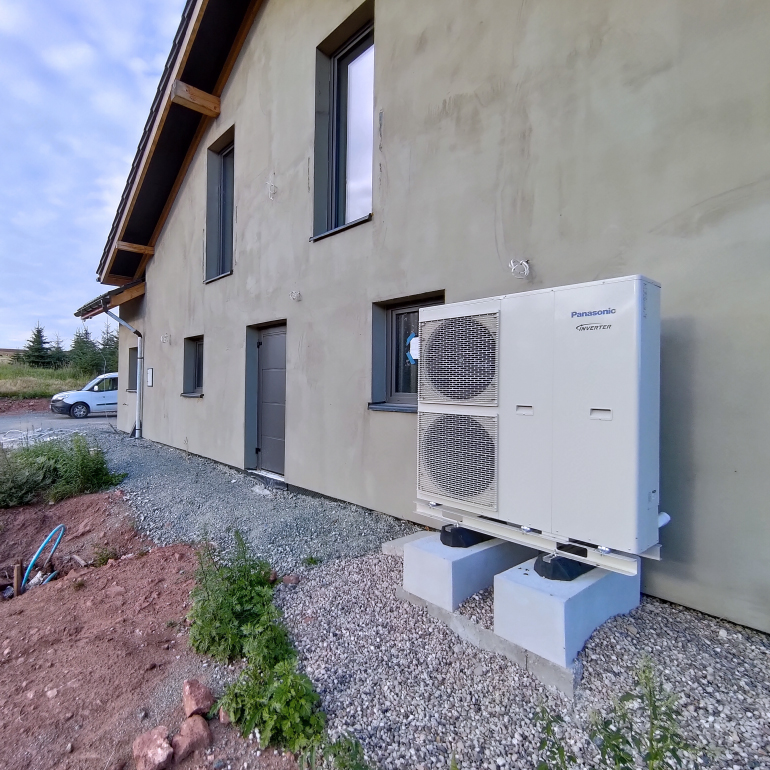

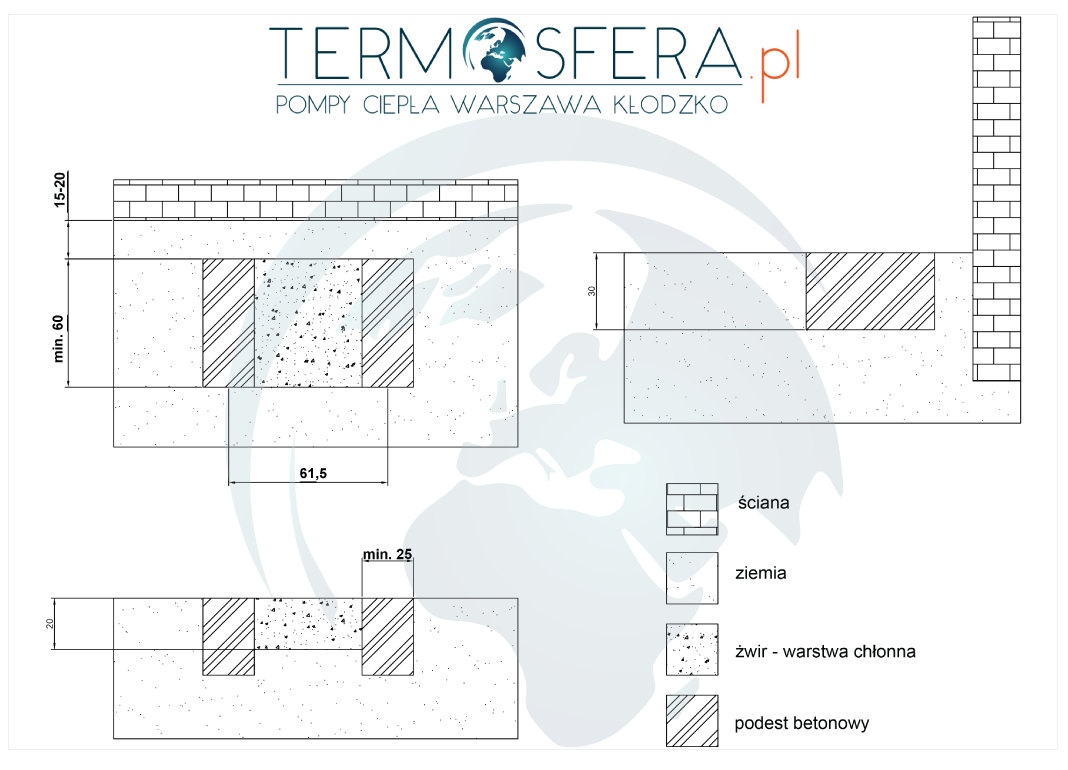

FUNDAMENT POD JEDNOSTKĘ ZEWNĘTRZNĄ
Kolejnym krokiem, który należy wykonać we własnym zakresie przed przyjazdem Naszych Instalatorów jest przygotowanie odpowiedniego do wybranej pompy fundamentu.
Biorąc pod uwagę ciężar jednostki zewnętrznej, fundament pod agregat powinien być wykonany przede wszystkim solidnie oraz stabilnie.
Podstawa pod pompę ciepła może być również wykonana w formie:
– konstrukcji żelbetowej
– wylanej do szalunku betonowej ławy lub płyty
Minimalna głębokość wylanego betonowego fundamentu to 30 cm – należy uwzględnić indywidualną charakterystykę gruntu w planowanym miejscu montażu agregatu.
Do środka należy wprowadzić rurę o średnicy 110-160mm odprowadzającą pionowo w dół kondensat z agregatu – może być wpięta do kanalizacji lub należy zapewnić kilkumetrowy drenaż rozprowadzający skropliny wokół pompy. Warto również pamiętać o zabezpieczeniu hydroizolacją wykonanego fundamentu.
Fundament powinien być wykonany minimum 7 dni przed planowanym montażem pompy ciepła.

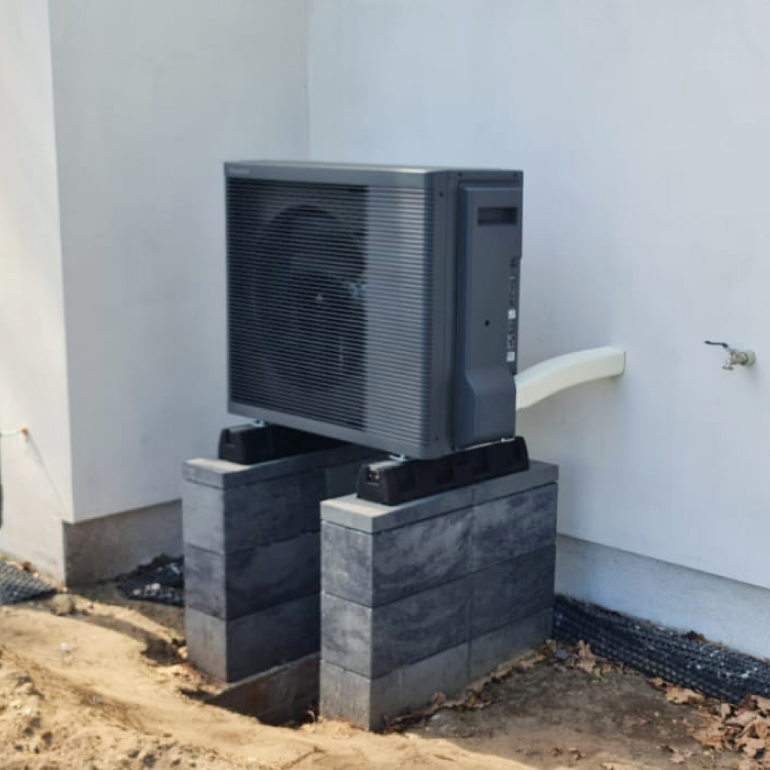

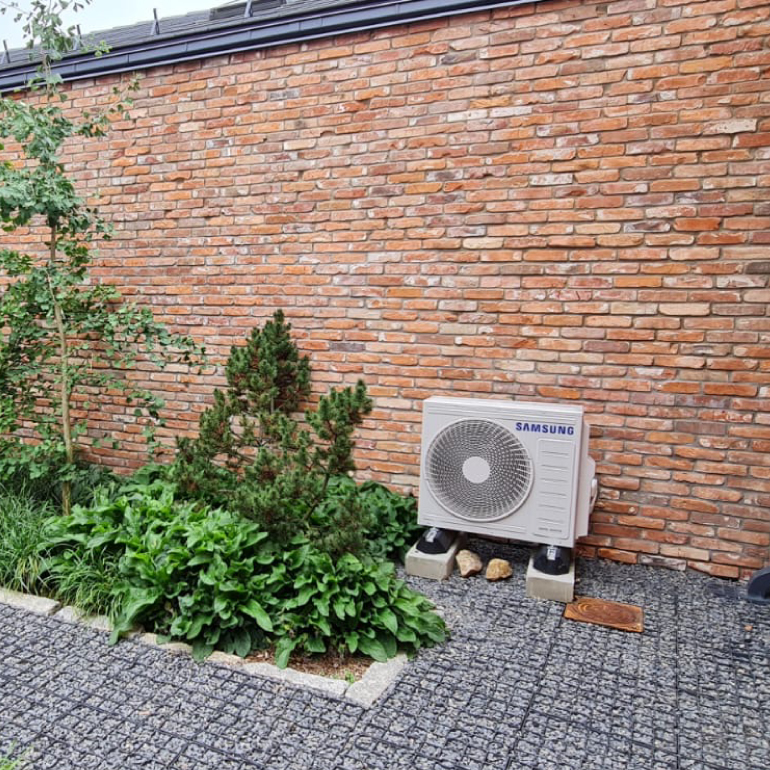

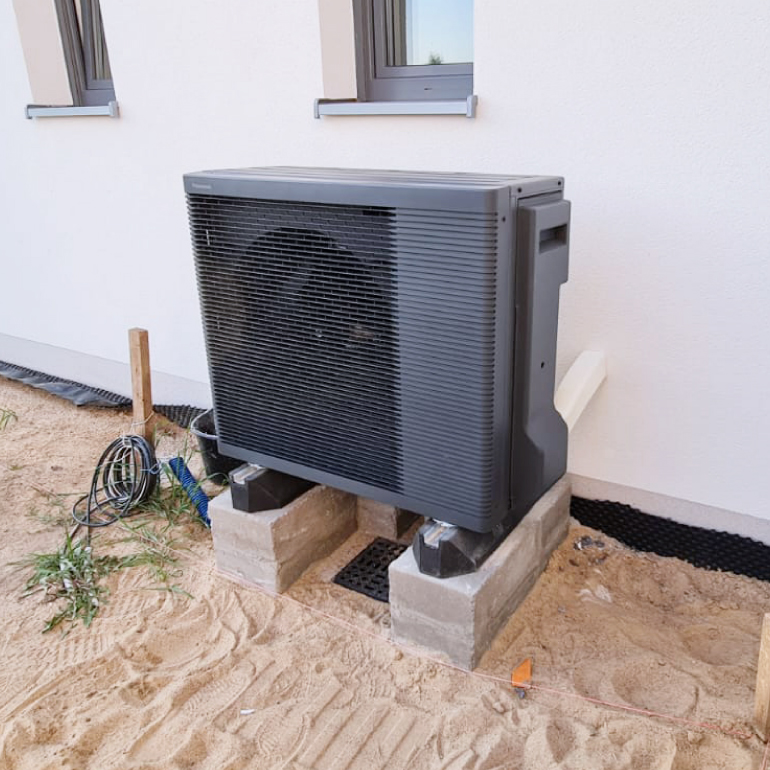

Dopuszczamy wykonanie fundamentu wykorzystując:
– podstawy z bloczków fundamentowych ustawionych na podsypce cementowej
– gotowe płyty chodnikowe, obrzeża, cokoły lub krawężniki betonowe
Agregat od pompy ciepła montujemy minimum 40 cm od powierzchni gruntu.
W zależności od wysokości przygotowanej wcześniej podstawy, Instalatorzy montują na niej specjalne stopy bitumiczne lub wysokiej jakości wsporniki stalowe typu „stołek”.
Przestrzeń wkoło fundamentu lub stóp fundamentowych warto uzupełnić podkładem żwirowym, który zapewni odpowiedni drenaż kondensatu odprowadzonego od jednostki.

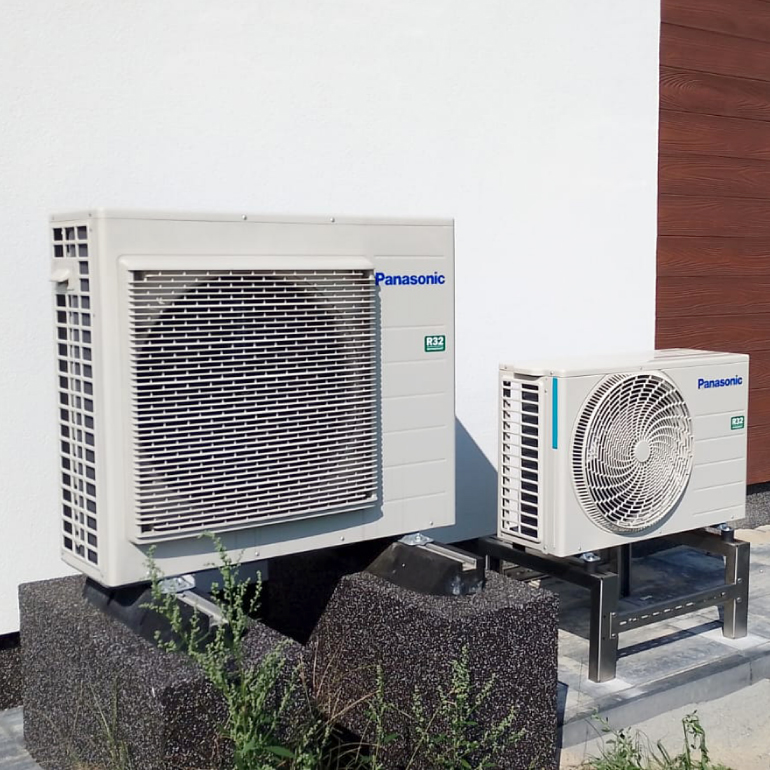

KONSTRUKCJE MONTOWANE NA FUNDAMENCIE

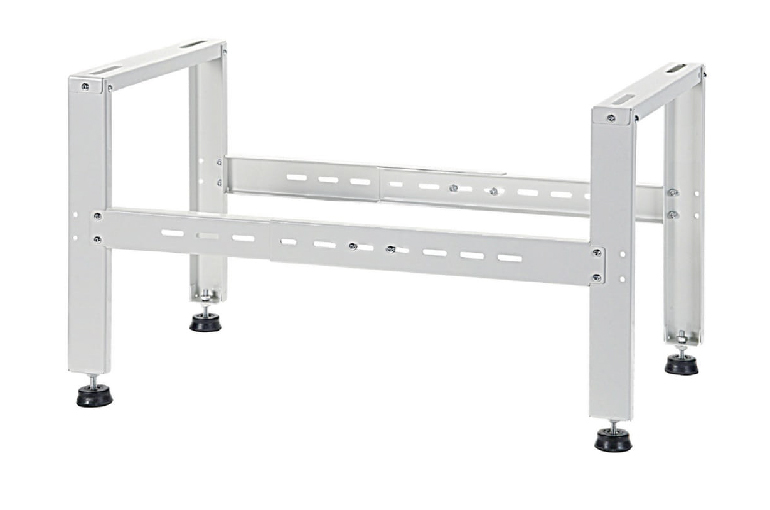

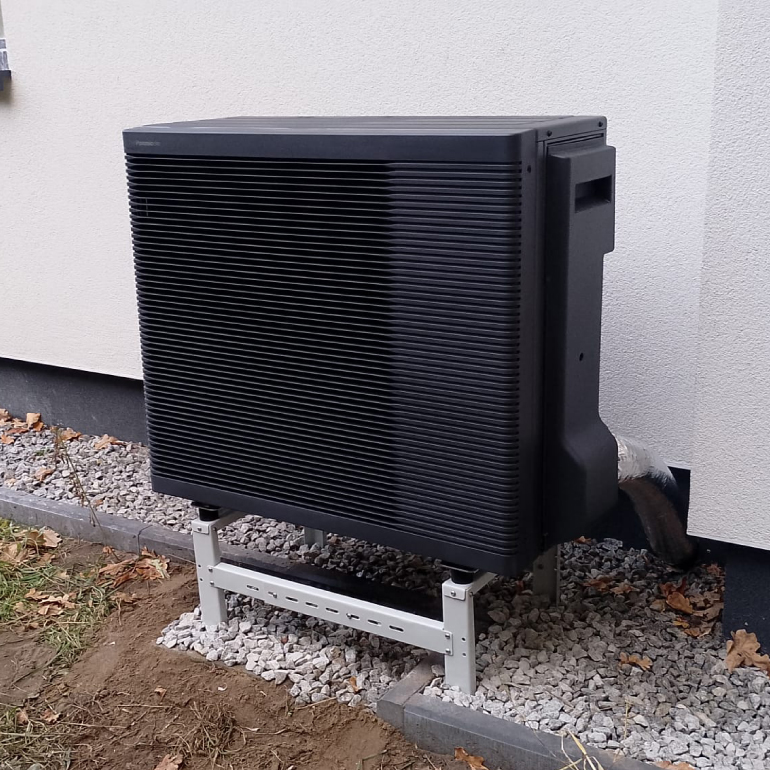

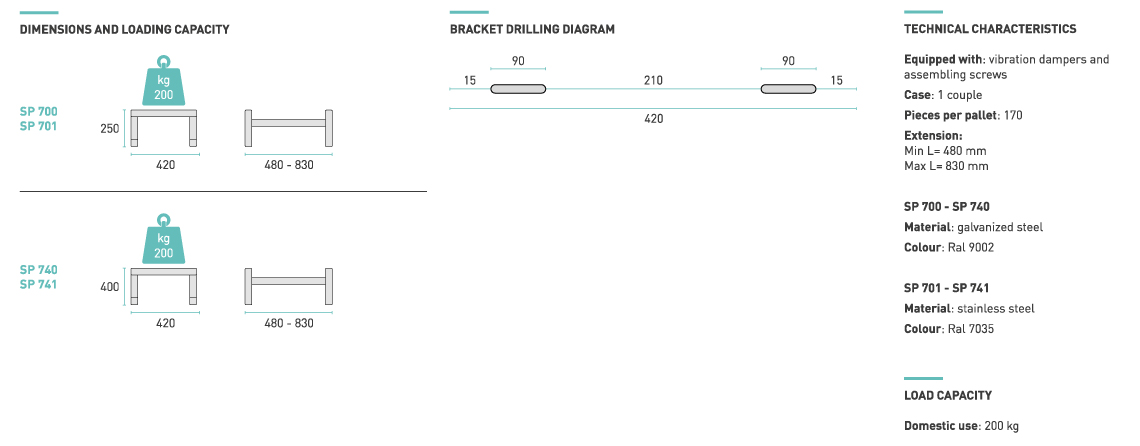

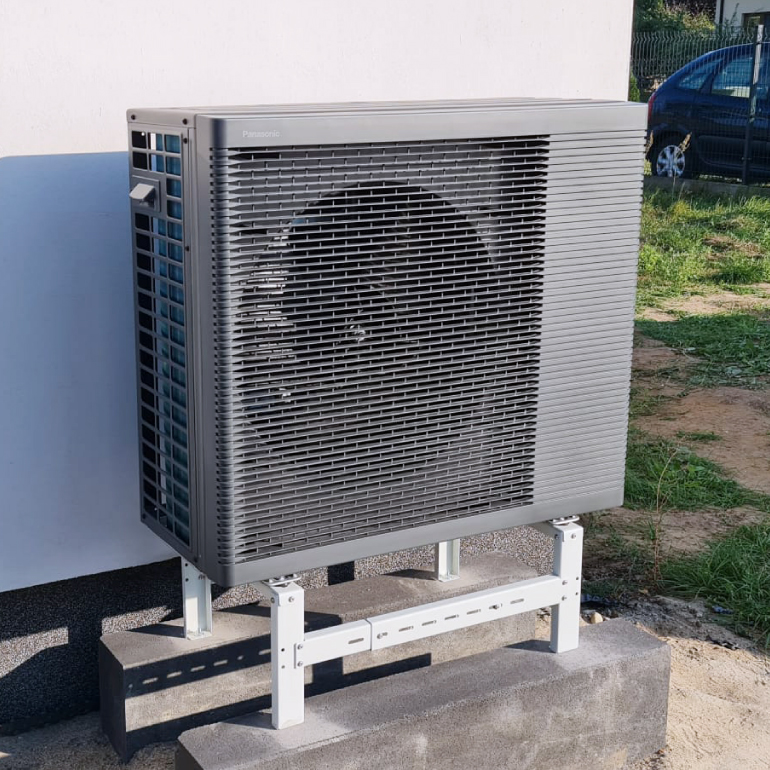

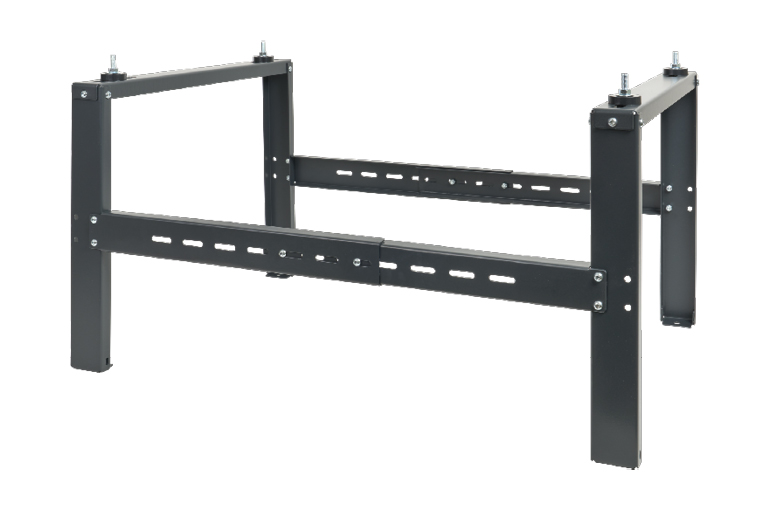

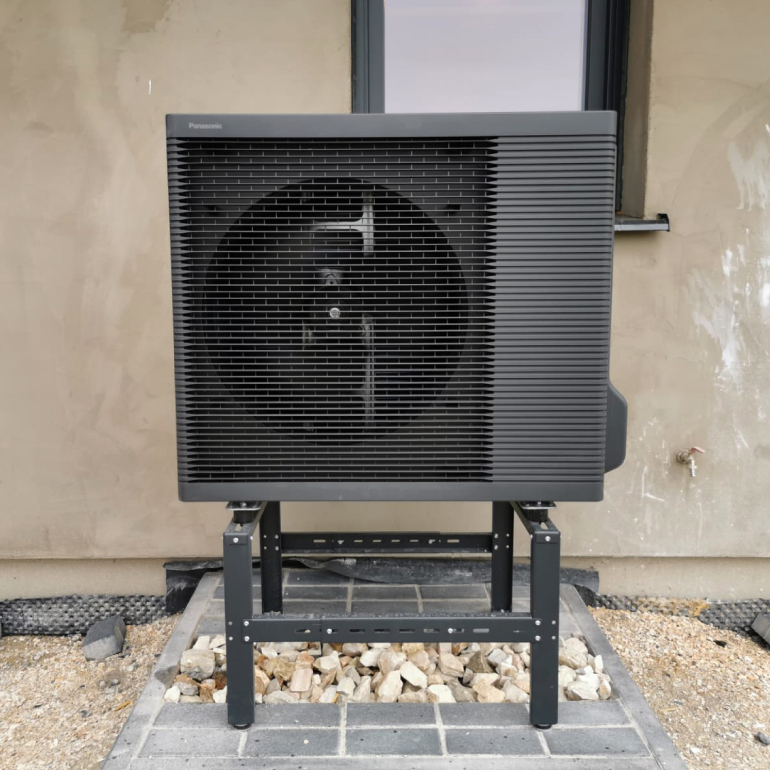

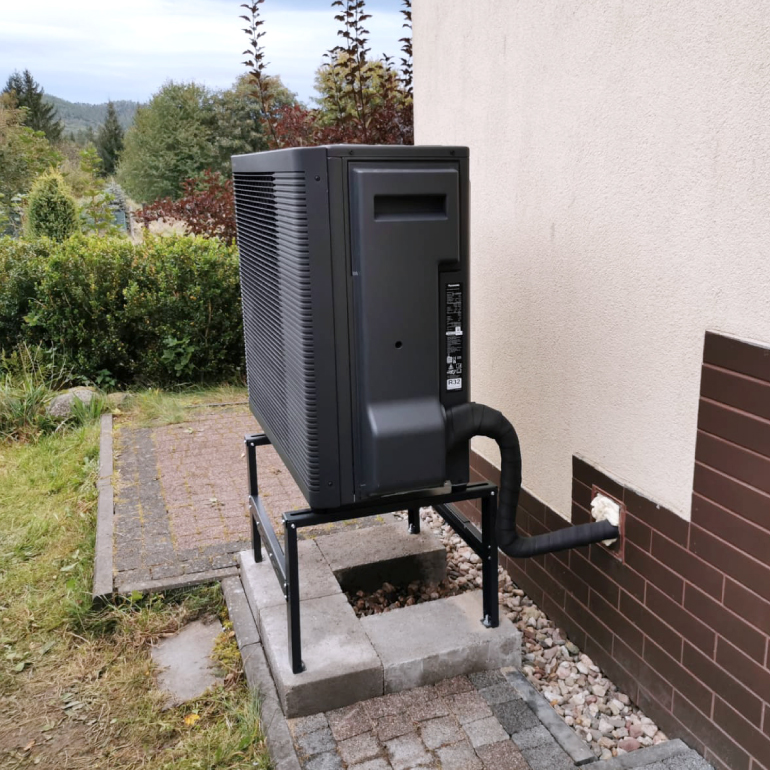

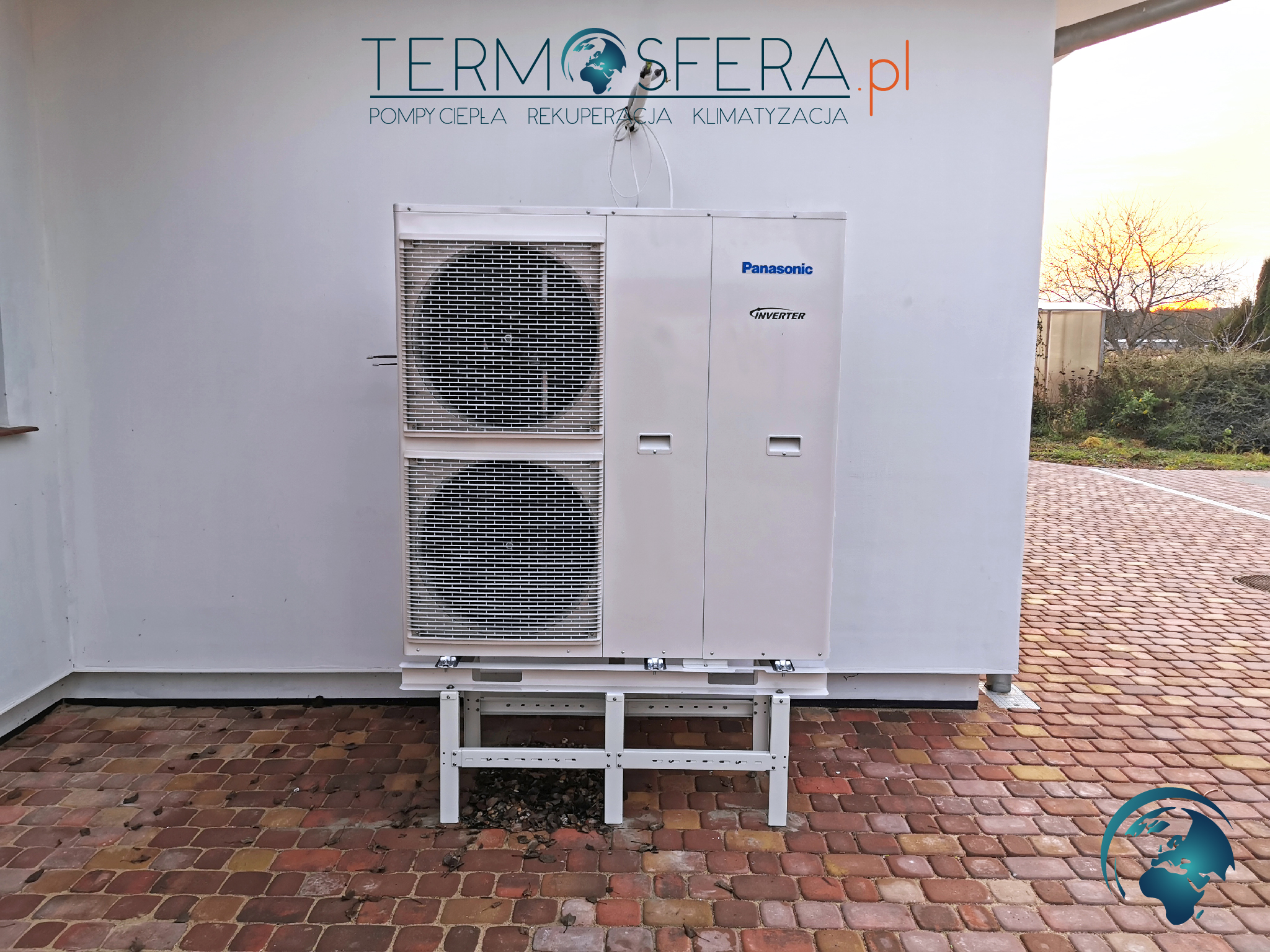

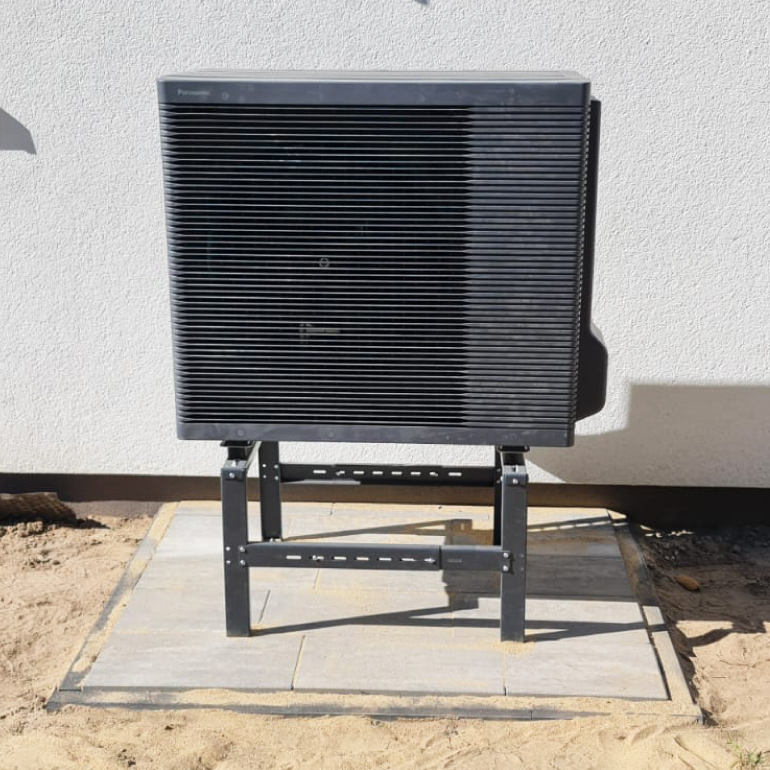

WSPORNIK STALOWY NAZIEMNY

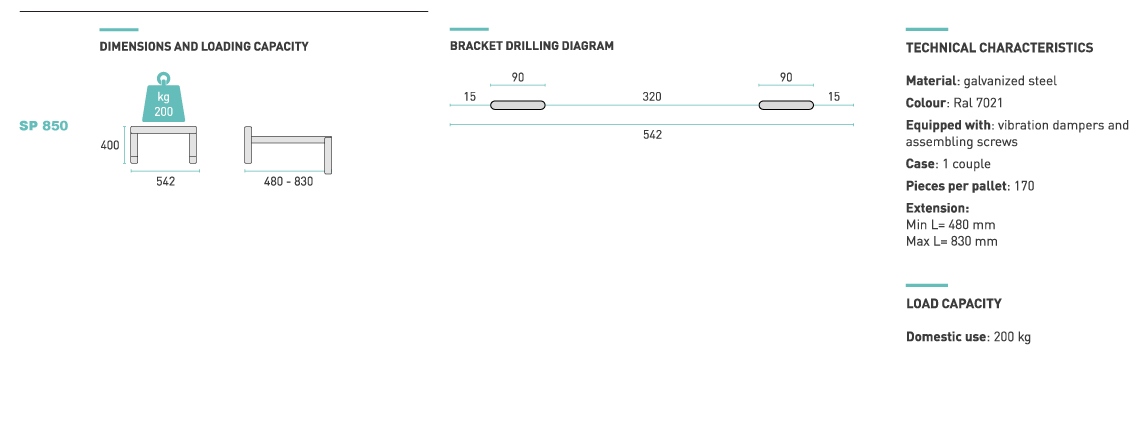

Idealnym wyborem do montażu jednostki zewnętrznej pompy ciepła są wysokiej jakości wsporniki firmy Rodigas SP700 / SP740 / SP850.
Podstawa agregatu wykonana z profili stalowych galwanizowanych i malowanych proszkowo zapewnia doskonałą jakość oraz stabilność konstrukcji.
Dostępne w dwóch kolorach: biały (RAL 9002) lub czarno-szary (RAL 7021).
Wykorzystanie wspornika stalowego gwarantuje odpowiednią wysokość montażu urządzenia
od gruntu niezbędną do właściwego działania zimą, a także do bezproblemowego odprowadzenia kondensatu z agregatu pompy ciepła.

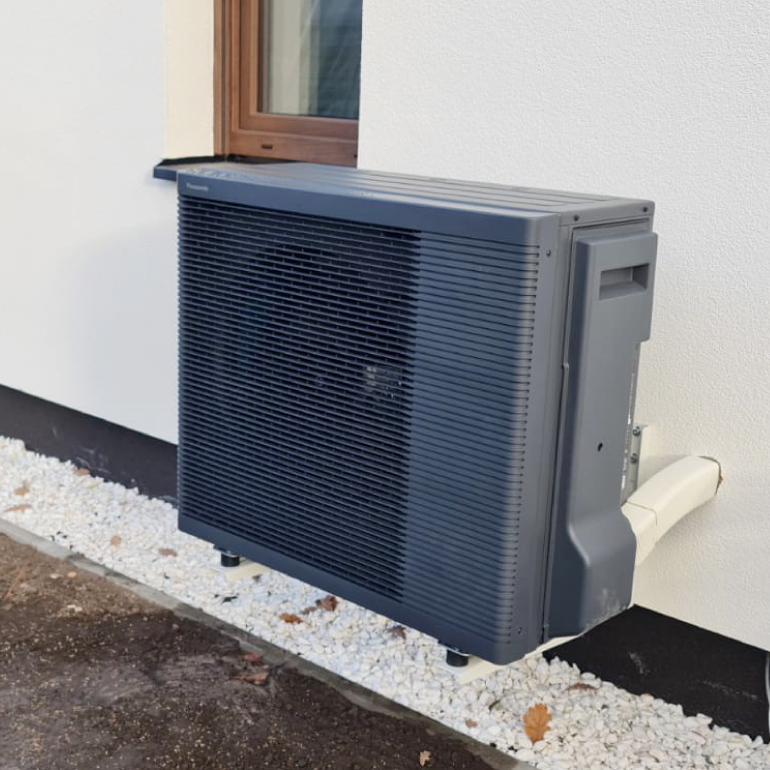

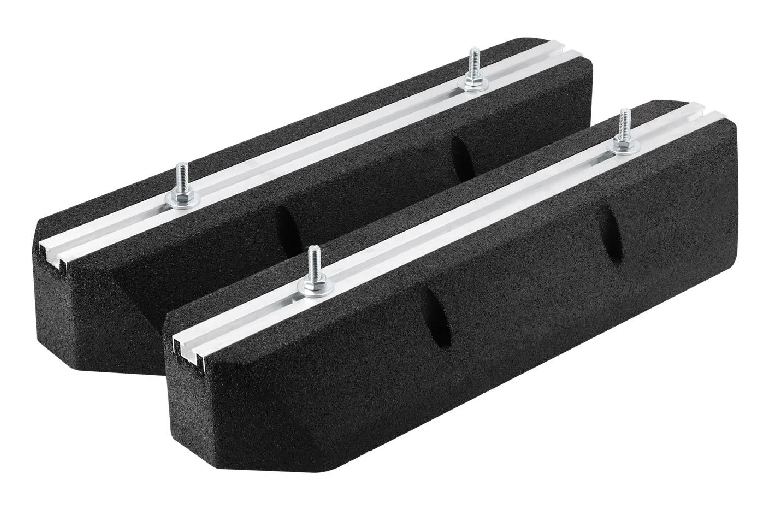

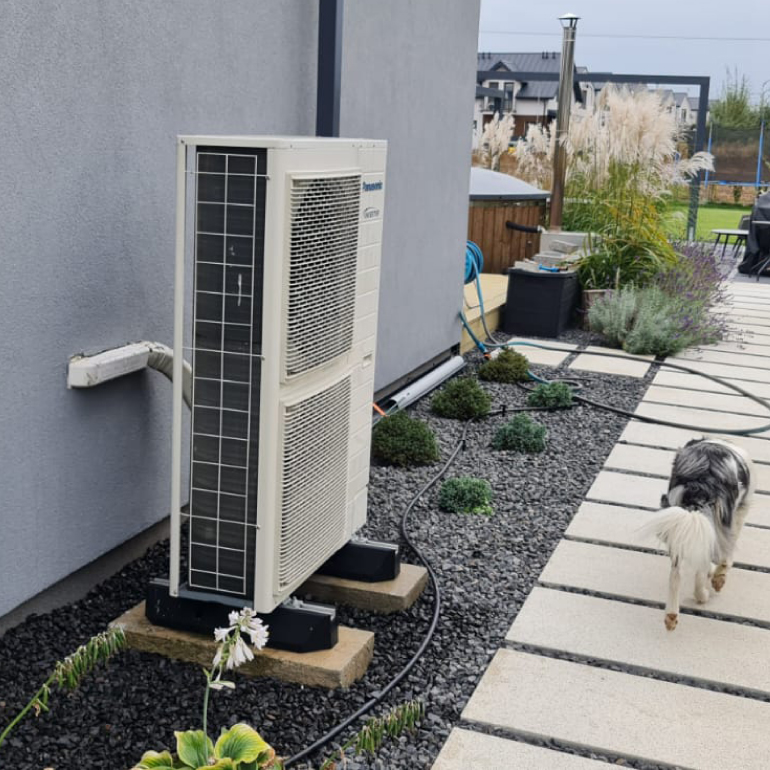

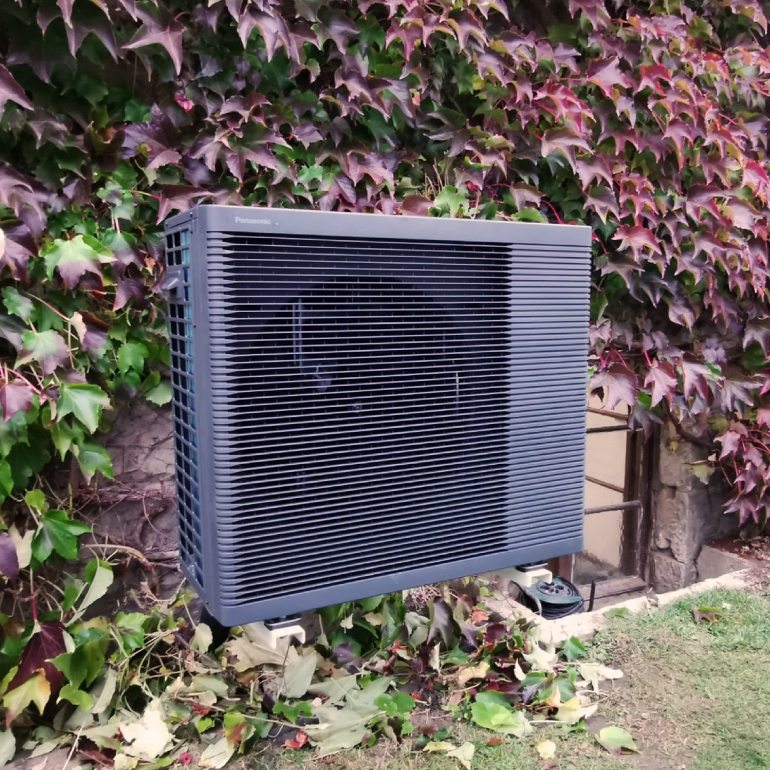

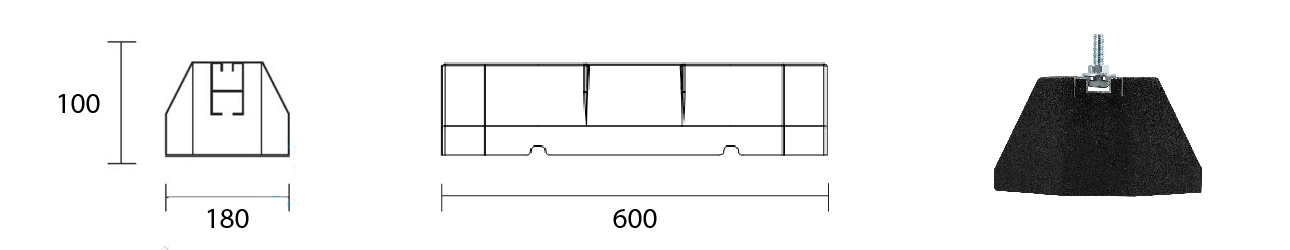

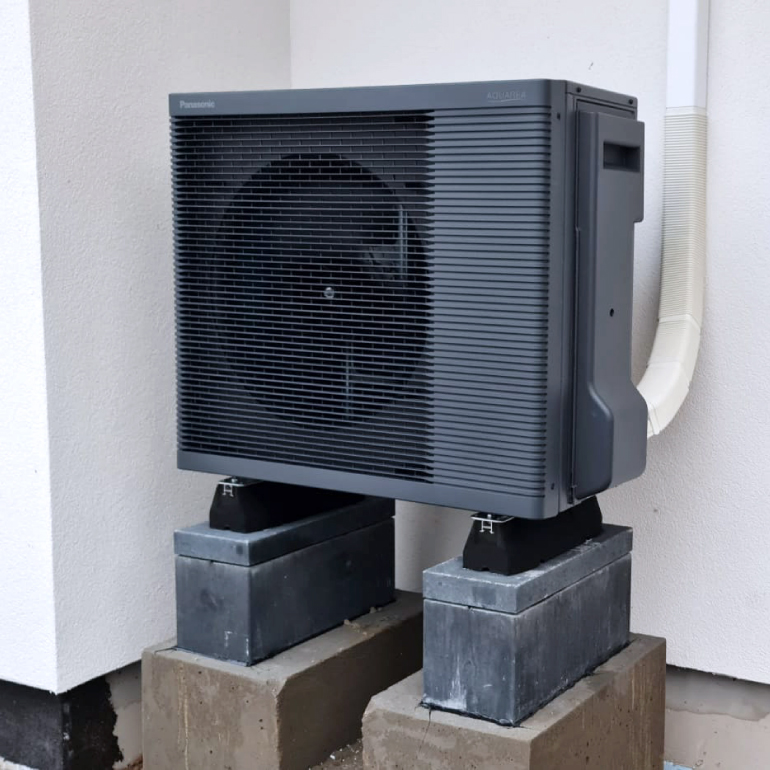

STOPY BITUMICZNE
Podczas montażu urządzenia Instalatorzy korzystają z czarnych gumowych podstaw pod agregat, które zapewniają wysoką stabilność jednostki zewnętrznej na fundamencie.
Dodatkowo stopy bitumiczne mają za zadanie wytłumienie drgań wytworzonych przez pompę ciepła oraz zminimalizowanie dźwięków jakie może emitować urządzenie.
Wymiary: długość 600 mm / wysokość 100 mm / szerokość 180 mm
KONSTRUKCJE MONTOWANE NA ŚCIANIE

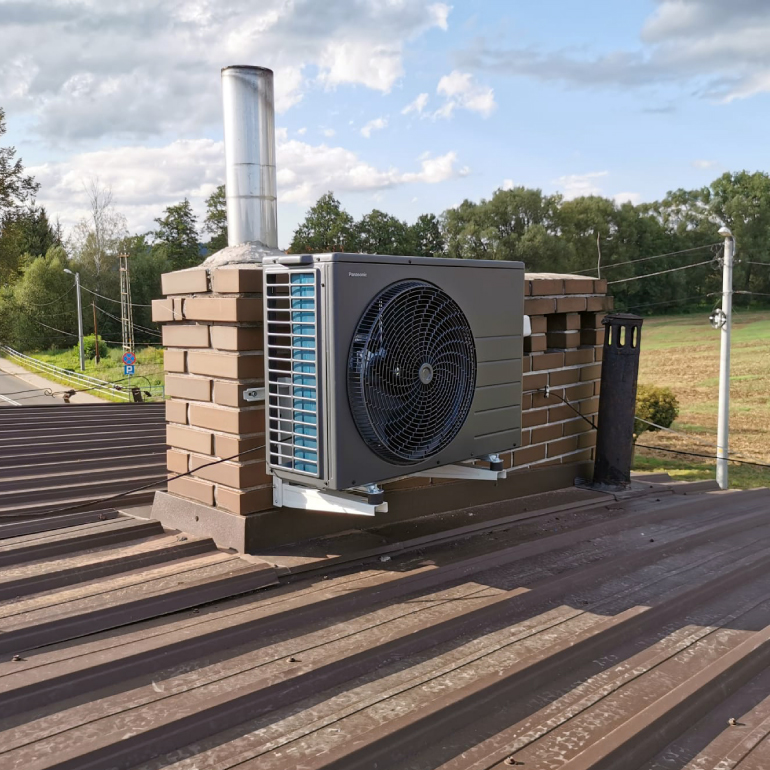

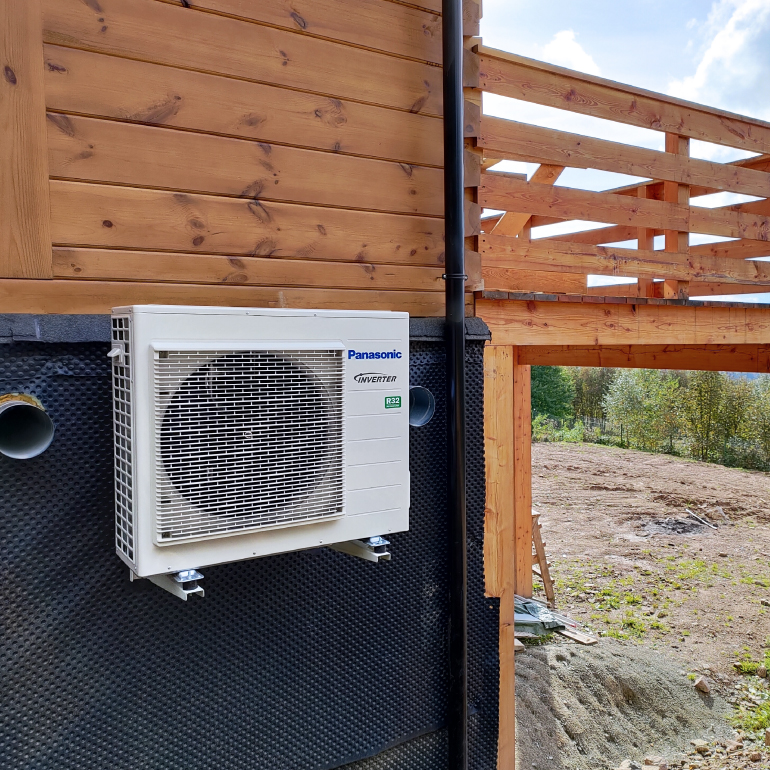

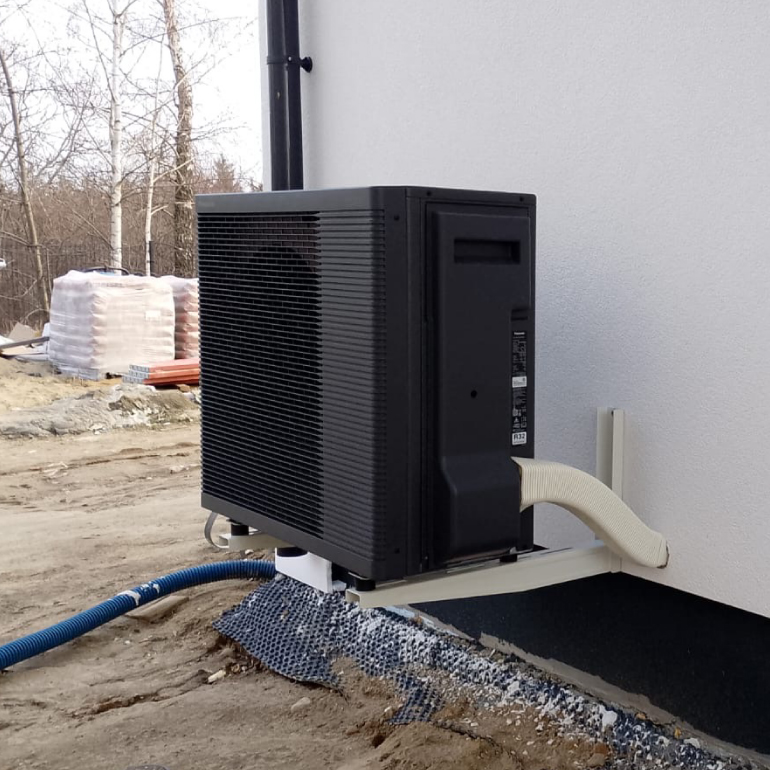

WSPORNIK NAŚCIENNY RODIGAS
Montaż agregatu na wsporniku naściennym na elewacji budynku jest najmniej pożądanym przez Nas rozwiązaniem.
Decydując się na przedstawiony montaż należy uwzględnić technologię budowy domu, grubość ścian zewnętrznych, wagę urządzenia (preferowane jednostki o niższej mocy
i wadze), a także odległość ścian zewnętrznych od pomieszczeń np. sypialnia, z uwagi
na możliwość przenoszenia wibracji na konstrukcję domu.
Należy również uwględnić aby nie montować agregatu nad chodnikiem ze względu na spływający kondensat powodujący mokrą powierzchnię latem lub oblodzenie zimą.

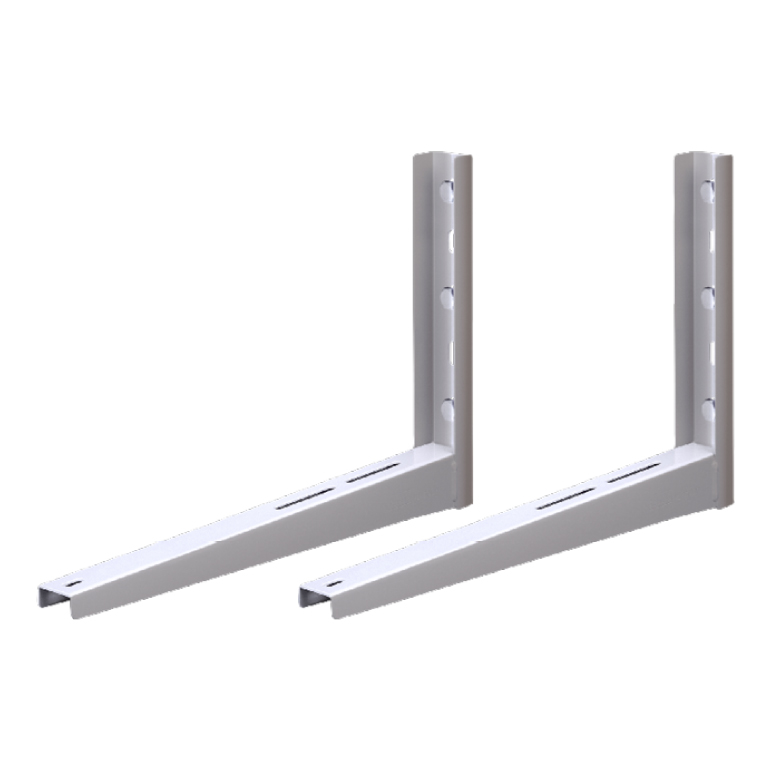

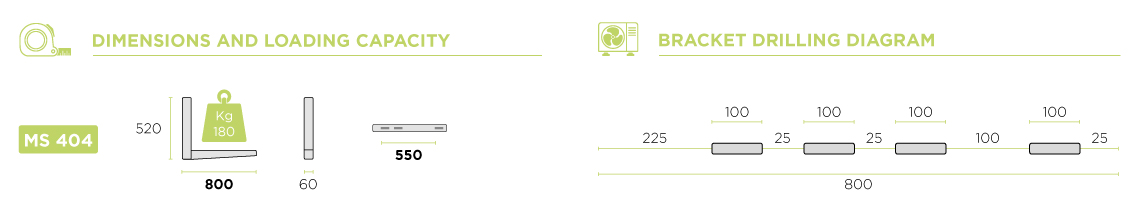

Urządzenia montujemy na wysokiej jakości wspornikach marki Rodigas model MS 404,
dostępne w kolorze: biały (RAL 9002).
ROUTER Z AKTYWNYM DOSTĘPEM DO INTERNETU
Aby zapewnić pełną funkcjonalność pompy ciepła, w szczególności zdalne sterowanie
i monitorowanie przez aplikację Panasonic Aquarea Smart Cloud niezbędny jest dostęp do internetu.
W dniu montażu zachęcamy aby zaopatrzyć się w działający router z aktywnym połączeniem internetowym poprzez sieć wi-fi lub gniazdo LAN oraz niezbęne hasła do sieci.
Plecany przez nas model routera: Huawei b315 / b525 / 593 (lub inny z przynajmniej jedym wyjściem na przewód LAN) + karta sim z internetem mobilnym popularnych operatorów.
Dostęp do internetu umożliwia połączenie pompy z aplikacją Aquarea Comfort Cloud oraz jej zdalne sterowanie. Ułatwia też aktualizacje oprogramowania pompy ciepła i ewentualną diagnostykę urządzenia.
Brak internetu nie uniemożliwia uruchomienia pompy, ale funkcje zdalne będą dostępne dopiero po jego późniejszej konfiguracji.
APLIKACJA PANASONIC COMFORT CLOUD
Przejmij kontrolę nad swoim komfortem – zarządzaj pompą ciepła Panasonic w dowolnym miejscu i czasie.
Intuicyjne rozwiązanie zaprojektowane tak, aby w łatwy sposób zarządzać i monitorować pracę pomp ciepła Panasonic z dowolnego miejsca, 24 godziny na dobę, 7 dni w tygodniu.
Aplikacja oferuje monitorowanie zużycia energii, pomagając jeszcze bardziej obniżyć koszty eksploatacji.
Więcej informacji dotyczących aplikacji mobilnej dostępnych na stronie Panasonic.
FILMY INSTRUKTAŻOWE AQUAREA SMART CLOUD:
